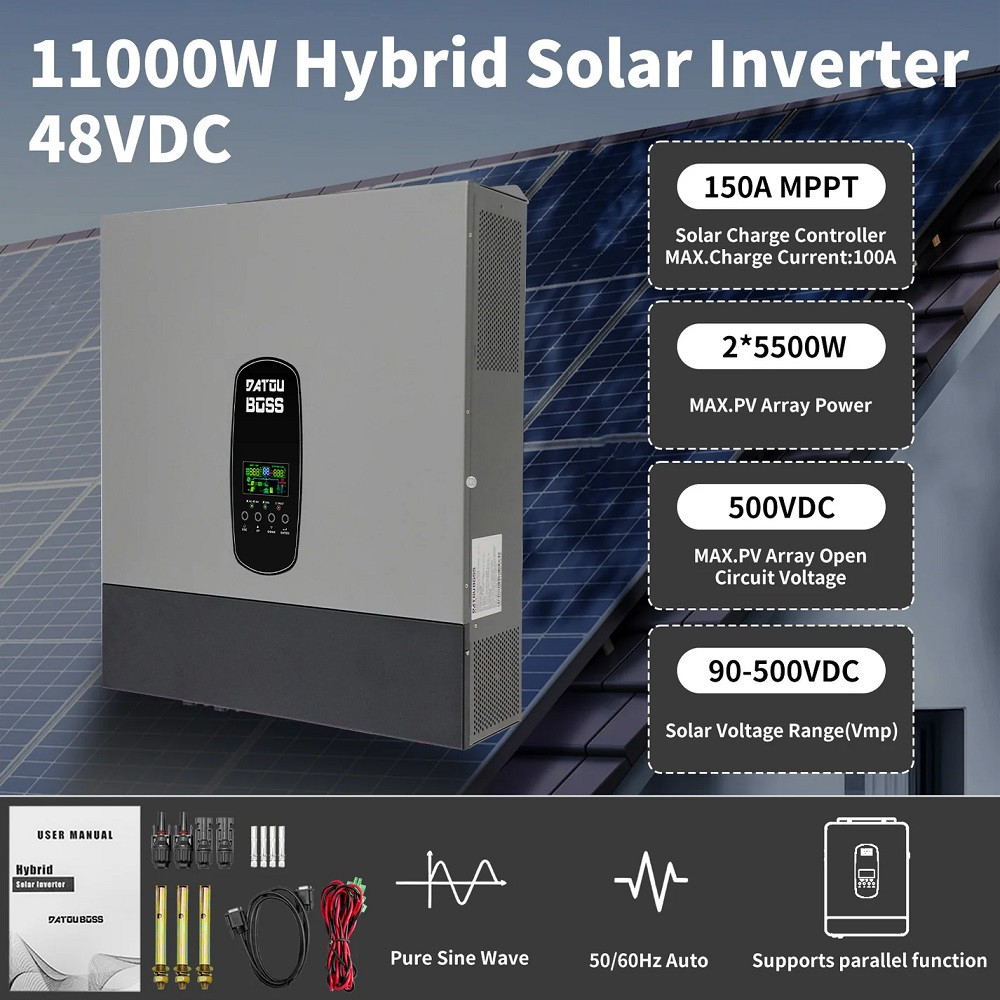

Хибриден инвертор DATOUBOSS 11 KW 48V

Основни характеристики на Хибриден инвертор DATOUBOSS 11 KW 48V

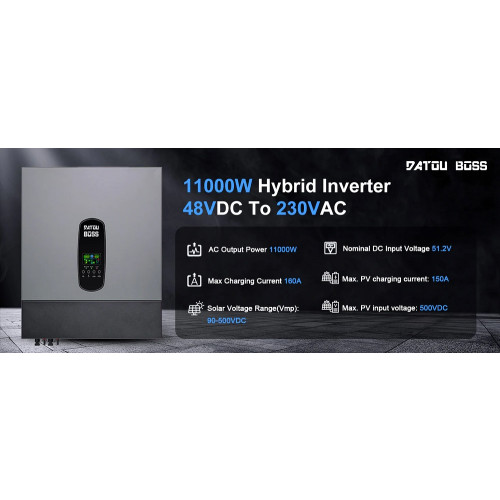

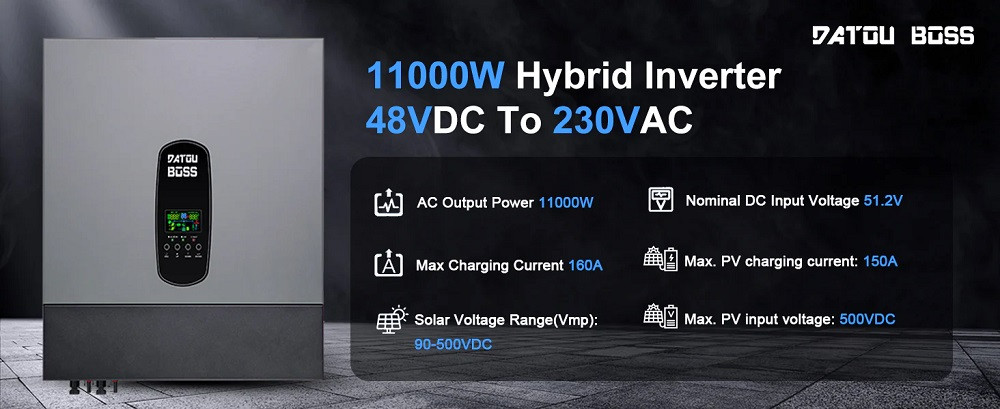

• Висока изходна мощност: 11KW 48V DC към 230V AC хибриден инвертор с чиста синусоида.
• Интегриран MPPT: Разполага с два вградени 160A MPPT контролера за зареждане.
• Гъвкава свързаност: Поддържа паралелна работа на до 9 устройства и свързване към електрическата мрежа.
• Усъвършенстван дисплей: Оборудван с LCD дисплей за данни в реално време и работно състояние на системата.
• Конфигурируеми настройки: Диапазонът на входното напрежение и приоритетът на AC/соларното зарядно устройство могат да се конфигурират чрез настройките на LCD дисплея.
• Статистика на мощността: Преглед на статистика и анализ на мощността със съхранение на данни за дълги периоди, дори без Wi-Fi връзка.
• Multiple режима на приоритет: Три избираеми режима: приоритет на мрежата, приоритет на соларната енергия и приоритет на батерията, осигуряващи непрекъснато захранване.
• Чиста синусоида: Осигурява стабилно, висококачествено променливотоково (AC) захранване за чувствителна електроника.
• Всеобхватна защита: Включва защита срещу късо съединение, свръхток, пренапрежение, ниско напрежение, прегряване, претоварване и защита при обръщане на поляритета на предпазителя.
• Управление на батерията: Поддържа функция за активиране на литиеви батерии и редовно зареждане/разреждане за удължаване на техния живот.
• Двойни изходни портове: Свързва се към два изхода – един за стандартно потребление и един за резервно (backup) захранване.
• Широко приложение: Подходящ за кемпери, лодки, аварийни ситуации у дома и различни уреди като печки, оризоварки, лампи, телевизори и вентилатори.

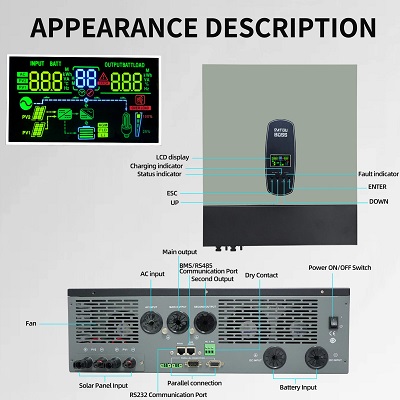

Преден панел:

• LCD дисплей: Показва данните за системата и работното състояние.
• Индикатори за състояние: AC/INV (Мрежа/Инвертор), CHG (Зареждане), FAULT (Грешка).
• Функционални бутони: ESC, UP, DOWN, ENTER за навигация и регулиране на настройките.

Връзки на задния панел:

• PV1 & PV2 входове: За свързване на соларни панели.
• AC вход: За свързване към електрическата мрежа или генератор.
• Главен изход (Main Output): Основен AC изход за консуматори.
• Втори изход (Second Output): Вторичен AC изход за консуматори.
• RS232 & RS485 портове: За комуникация и мониторинг.
• Порт за паралелна връзка: За свързване на няколко инвертора паралелно.
• Сух контакт (Dry Contact): За външно управление или сигнализация.
• DC вход: За свързване към батерии.
• Превключвател Power ON/OFF: За включване или изключване на устройството.

Настройка и монтаж

Предупреждение за безопасност: По време на всяка операция по монтаж или поддръжка, моля, уверете се, че захранването е напълно изключено, за да предотвратите токов удар или повреда на оборудването.

 Свързване на батерията

1. Свалете страничния панел на инвертора, за да получите достъп до клемите за батерията.
2. Свържете положителния (червен) кабел на батерията към положителната (+) DC входна клема на инвертора.
3. Свържете отрицателния (черен) кабел на батерията към отрицателната (-) DC входна клема на инвертора.
4. Уверете се, че поляритетът е правилен, преди да затегнете връзките. Проверете дали цялото окабеляване е здраво закрепено.

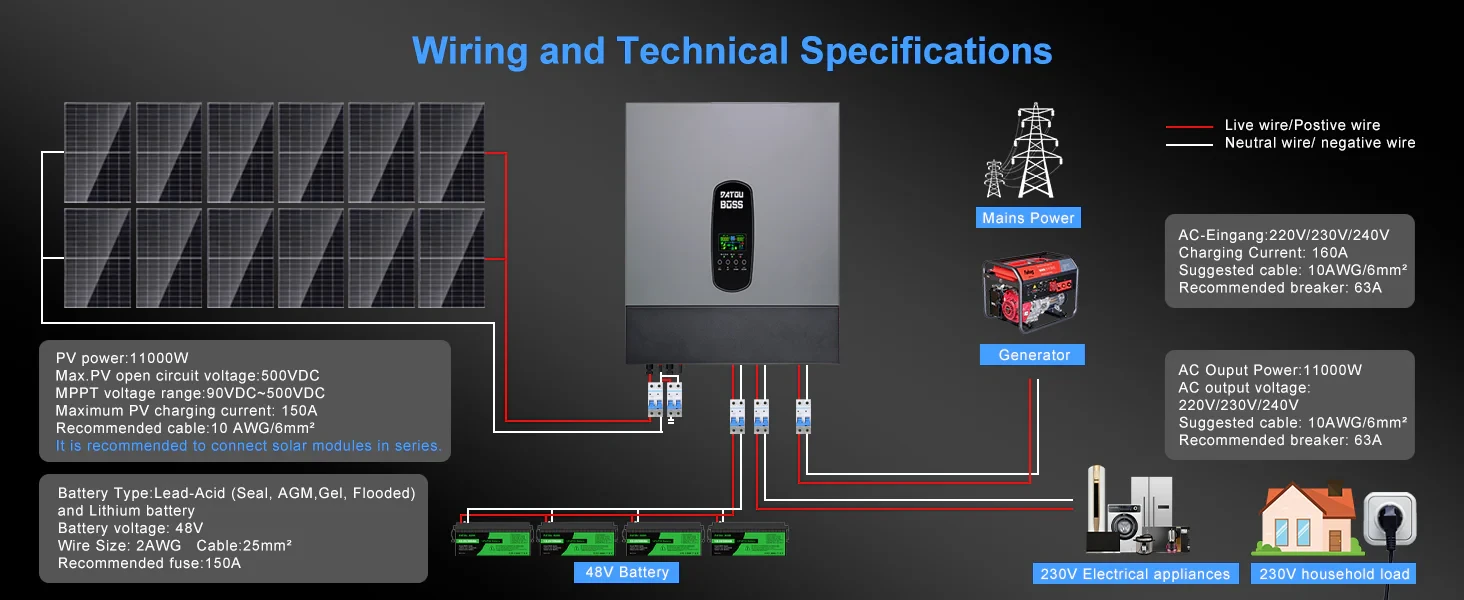

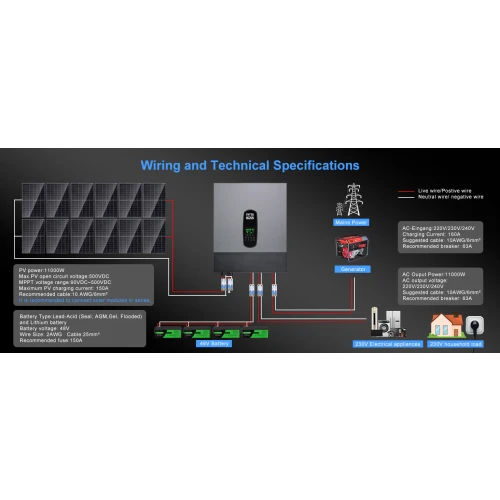

Свързване на AC вход и изход

• Свържете проводниците на променливотоковия (AC) вход (Фаза, Нула, Заземяване) към съответните клеми AC Input на инвертора.
• Свържете проводниците на основния променливотоков изход (Фаза, Нула, Заземяване) към клемите Main Output.
• Ако използвате втория изход, свържете съответните проводници към клемите Second Output.
• Препоръчително е да инсталирате подходящ предпазител или автоматичен прекъсвач както на входните, така и на изходните AC линии с цел защита.

 Свързване на соларните панели

• Свържете вашите масиви от соларни панели към входовете PV1 и PV2. Уверете се, че общото напрежение и ток от соларните панели не надвишават максималните стойности на инвертора (Максимално соларно напрежение: 500VDC, Максимален заряден ток: 150A).

Инструкции за експлоатация

След като всички връзки са здраво направени, можете да включите инвертора и да конфигурирате настройките му чрез LCD дисплея и функционалните бутони.

Включване/Изключване (Powering On/Off)

• Уверете се, че цялото окабеляване е правилно и надеждно свързано.
• Включете прекъсвача на DC входа за батерията (ако има инсталиран такъв).
• Превключете бутона Power ON/OFF на инвертора в позиция 'ON'.
• LCD дисплеят ще светне и инверторът ще започне своята последователност за стартиране.

LCD дисплей и навигация
LCD дисплеят предоставя информация в реално време и позволява конфигурация на системата. Използвайте функционалните бутони (ESC, UP, DOWN, ENTER), за да навигирате в менютата и да регулирате настройките.

• ESC: Излиза от текущото меню или настройка.
• UP/DOWN (НАГОРЕ/НАДОЛУ): Навигира през опциите на менюто или регулира стойностите.
• ENTER: Избира опция или потвърждава настройка.

Консултирайте се с подробното ръководство за потребителя за специфичните структури на менютата и настройките на параметрите, включително обхвата на изходното напрежение, приоритета на зарядното устройство (AC/соларно) и конфигурацията на типа батерия.

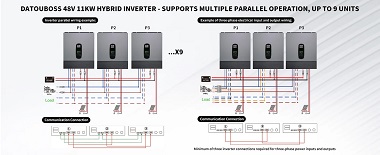

Паралелна работа

Хибридният инвертор DATOUBOSS 11KW поддържа паралелна работа на до 9 устройства, за да увеличи общия капацитет на мощността. Тази функция позволява мащабируеми енергийни решения, съобразени със специфичните нужди от енергия.

 Работа без батерии

Този хибриден инвертор поддържа работа без батерии, което му позволява да се захранва директно от фотоволтаични (PV) модули и да осигурява променлив ток за домакинства или други консуматори без нужда от батерии. Тази функция предлага по-голяма гъвкавост при проектирането на системата и може да намали първоначалната инвестиция или нуждата от използване на батерии.

 Как работи режимът на работа без батерии:

• Директно PV захранване: Инверторът директно преобразува DC захранването от PV модулите в AC захранване за свързаните консуматори.
• Подпомагане от мрежата: Ако производството на електроенергия от фотоволтаиците е недостатъчно, за да посрещне търсенето на консуматорите, системата може да черпи енергия от мрежата, за да осигури непрекъснато захранване.

 Предимства:

• Намалени първоначални разходи: Системата може да работи първоначално без батерии, като те могат да бъдат добавени по-късно, ако е необходимо.
• Подобрена гъвкавост на системата: Директно използване на слънчева енергия по време на пиково генериране, което намалява зависимостта от мрежата.
• Намалена загуба на батерии: Удължава живота на батериите, като се пропуска тяхното използване, когато слънчевата енергия е в изобилие.

 Ограничения и предпазни мерки:

• Липса на захранване през нощта: В режим без батерии няма захранване от инвертора през нощта или в облачни дни, ако няма достъп до електрическата мрежа.
• Колебания в PV генерирането: Захранването на консуматорите може да бъде повлияно от нестабилното производство на слънчева енергия (напр. облачно време).

 Защитни функции

Хибридният инвертор DATOUBOSS 11KW е оборудван с множество защитни функции, за да осигури безопасна и надеждна работа на вашата система и свързаните уреди.

• Защита от късо съединение: Предотвратява повреди в случай на късо съединение в изхода.
• Защита от претоварване: Изключва инвертора, ако свързаният товар превиши неговия капацитет.
• Защита от свръхток: Предпазва системата от протичане на прекомерно висок ток.
• Защита срещу обратно захранване (Backfill): Предотвратява протичането на обратен ток.
• Защита от пренапрежение: Предпазва от прекомерно високи нива на напрежението.
• Защита от прегряване: Изключва устройството, ако вътрешната температура стане твърде висока.
• Защита от ниско напрежение: Предотвратява повреди при прекомерно ниски нива на напрежението.
• Защита от презареждане: Предпазва батериите от прекомерно зареждане.

Поддръжка

Редовната поддръжка гарантира дълъг експлоатационен живот и оптимална производителност на вашия инвертор.

• Почистване: Периодично почиствайте външната част на инвертора и вентилационните отвори, за да предотвратите натрупването на прах, което може да попречи на охлаждането. Използвайте суха, мека кърпа.
• Проверка на връзките: Редовно проверявайте всички електрически връзки (батерия, AC, соларни панели) за стабилност и признаци на корозия. Затегнете всички разхлабени връзки.
• Условия на околната среда: Уверете се, че инверторът работи в рамките на посочения температурен диапазон (-10 ~ 50°C) и в добре проветриво помещение.
• Актуализации на фърмуера: Проверявайте уебсайта на производителя за налични актуализации на фърмуера, за да осигурите оптимална работа и достъп до нови функции.

1Отстраняване на неизправности

Този раздел предоставя основни стъпки за отстраняване на често срещани проблеми. За по-сложни проблеми, моля, свържете се с отдела за обслужване на клиенти.

Чести проблеми и решения:

Инверторът не се включва:

• Проверете връзките на батерията за правилен поляритет и стабилност.
• Уверете се, че напрежението на батерията е в рамките на работния диапазон.
• Проверете дали превключвателят Power ON/OFF е в позиция 'ON'.

Няма AC изход (променлив ток):

• Проверете окабеляването на AC изхода и автоматичните прекъсвачи.
• Уверете се, че инверторът не е в режим на грешка (индикатор FAULT).
• Проверете за състояние на претоварване; намалете свързаните консуматори.

Проблеми със зареждането:

• При соларно зареждане: проверете връзките на соларните панели и се уверете, че има достатъчно слънчева светлина.
• При променливотоково (AC) зареждане: проверете връзката към AC входа и наличието на захранване от електрическата мрежа.
• Проверете настройките за зареждане през LCD дисплея.
