Цялостна система за топла вода с плосък неръждаем бойлер 100 литра и селективен соларен колектор 2.0m2

Комплектът включва:

1. Вертикален плосък НЕРЪЖДАЕМ бойлер Termalux с двойна серпентина, 100 л

2. Селективен соларен колектор, 2,0m²

Размери (Дължина х Ширина х Дебелина): 2000 х 1000 х 80 мм (стандартен 2-метров панел).

 Обща площ: 2.0 кв.м х 1 брой.

 Материал на абсорбера: Цяла алуминиева плоча (осигурява по-голяма площ за улавяне на слънчевата светлина).

 Покритие на абсорбера: Селективно синьо покритие (високотехнологично покритие, което увеличава абсорбцията на топлина и намалява топлинните загуби).

Събирателна тръба (магистрален тръбопровод): Червен мед / диаметър Ф22 мм и дебелина на стената 0.6 мм.

 Издигащи се (вертикални) тръби: Червен мед / диаметър Ф8 мм и дебелина на стената 0.5 мм.

 Брой вертикални тръби: 7 броя (през които протича флуидът, за да се загрее).

 Лазерно заваряване (осигурява перфектен топлинен контакт между алуминиевата плоча и медните тръби).

Материал на капака: Нискожелязно, закалено, текстурирано стъкло (пропуска максимално количество светлина и е устойчиво на градушка).

 Материал на рамката: Анодиран алуминиева сплав (предпазва от корозия и външни атмосферни влияния).

 Изолационен материал: Фибростъкло (минерална вата, която намалява топлинните загуби от задната страна на панела).

3. Соларна помпена група с включено соларно управление

Циркулационна помпа : Задвижва флуида (вода или пропиленгликол) по тръбопровода.

8 литра Разширителен съд: Компенсира топлинното разширение на течността и предпазва системата от спукване.

Дебитомер : Измерва и визуализира скоростта на потока на течността в литри в минута.

Манометър: Следи работното налягане в системата в реално време.

Предпазен клапан: Изпуска флуид, ако налягането премине критичните нива (обикновено настроен на 3 или 6 bar).

Възвратен клапан: Предотвратява обратното движение на флуида (самотечна циркулация през нощта).

Интелигентен контролер: Управлява помпата на база температурни разлики

4. Топлоносеща течност Етилен Гликол 5 литра

Цялостна соларна система за топла вода с неръждаем бойлер 100 л и селективен соларен колектор 2.0 m²

Цялостната система за топла вода Termalux е практично решение за дома, вилата, офиса или малък търговски обект, където се търси икономия на електроенергия и надеждно производство на битова гореща вода чрез слънчева енергия.

Комплектът комбинира плосък неръждаем бойлер 100 литра с два резервоара със серпентина и високоефективен селективен соларен колектор 2.0 m². Системата използва слънчевата енергия, за да загрява водата в бойлера, като при нужда може да се използва и допълнително електрическо подгряване.

Как работи системата

Соларният колектор се монтира на покрив, фасада или подходяща конструкция с добро изложение към слънцето. В него циркулира специална топлоносеща течност, която се загрява от слънчевите лъчи.

Когато температурата в колектора стане по-висока от температурата на водата в бойлера, соларното управление включва циркулационната помпа. Помпата започва да движи загрятата течност от колектора към серпентината на бойлера.

Топлината се предава през серпентината към водата в бойлера, без топлоносителят да се смесва с питейната вода. След като отдаде топлината си, течността се връща обратно към колектора, където отново се загрява. Този процес се повтаря автоматично, докато има достатъчно слънчева енергия.

ПРЕДИМСТВО - Едно от предимствата на този вид системи за топла вода е че НЕ МОГАТ ДА ЗАМРЪЗНАТ ПРЕЗ ЗИМАТА

Основен принцип на работа

1. Слънцето загрява селективния соларен колектор.
2. Топлоносещата течност в колектора се нагрява.
3. Соларното управление сравнява температурата в колектора и бойлера.
4. При достатъчна температурна разлика контролерът включва помпата.
5. Помпата прехвърля топлината към серпентината на бойлера.
6. Водата в бойлера се загрява.
7. При достигане на зададената температура системата спира автоматично.

Предимства на системата

• Значително намаляване на разходите за ток за топла вода
• НЕ ЗАМРЪЗВА през зимата благодарение на незамръзващата течност, която циркулира през колектора и серпентината
• Използване на безплатна слънчева енергия
• Неръждаем бойлер с дълъг експлоатационен живот
• Подходяща система за целогодишно ползване
• Автоматична работа чрез соларно управление
• Затворен кръг с топлоносеща течност
• Подходяща за къщи, вили, апартаменти, офиси и малки обекти
• Възможност за допълнително електрическо подгряване при липса на слънце

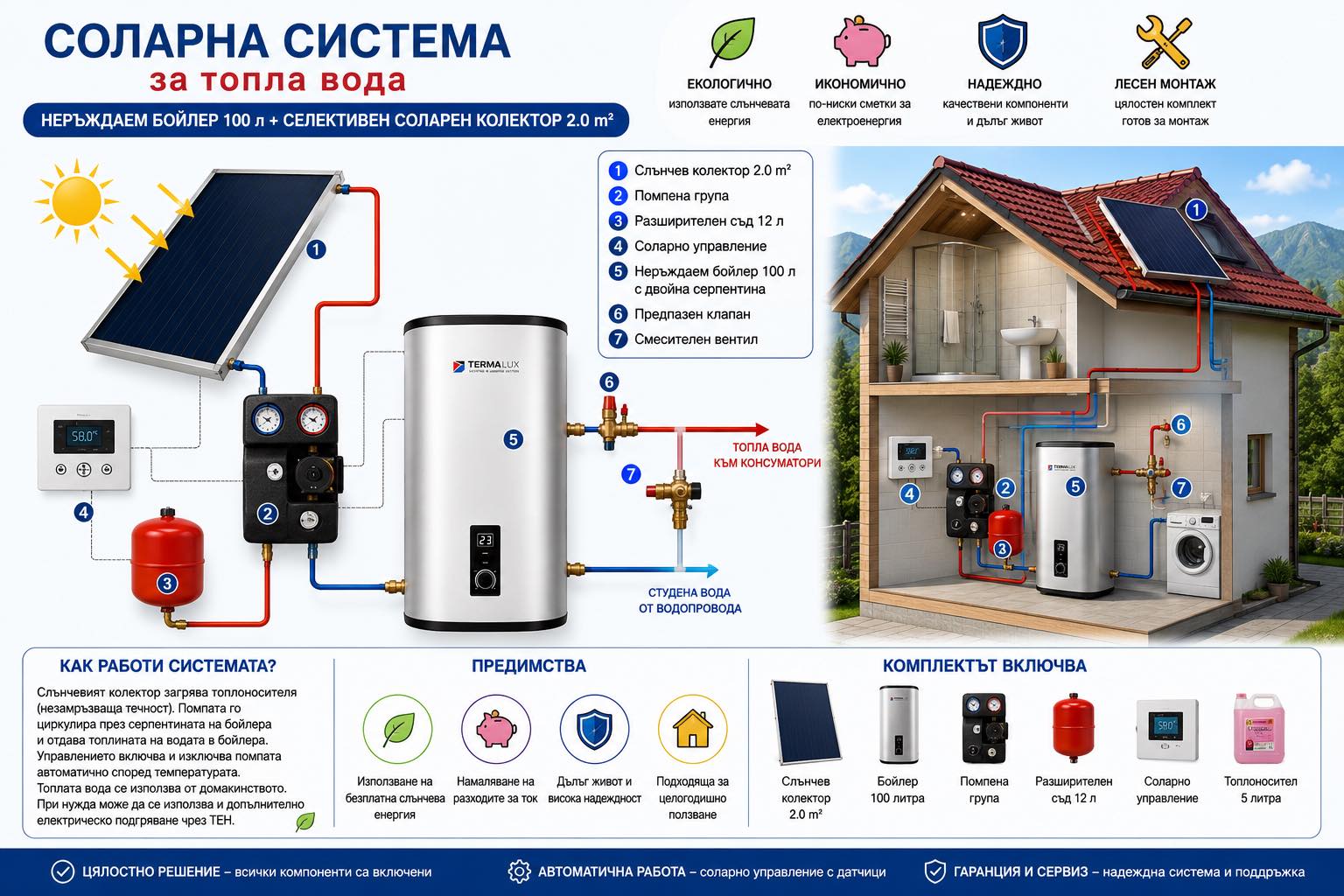

Начин на свързване

Системата се свързва като затворен соларен кръг. Соларният колектор, помпената група, разширителният съд и серпентината на бойлера се свързват в общ контур, по който циркулира топлоносеща течност.

Питейната вода се свързва отделно към входа и изхода на бойлера:

• Студената вода влиза в бойлера от водопроводната мрежа.
• Водата се загрява в бойлера чрез серпентината.
• Топлата вода излиза към баня, кухня или други консуматори.

Роля на соларното управление

Соларното управление следи температурите в колектора и бойлера чрез температурни датчици. Когато колекторът е достатъчно по-топъл от бойлера, контролерът включва помпата. Когато температурната разлика намалее или бойлерът достигне зададената температура, управлението изключва помпата.

Това прави системата автоматична, икономична и безопасна.

Роля на разширителния съд

Разширителният съд поема разширението на топлоносещата течност при загряване. Това предпазва системата от прекомерно налягане и осигурява стабилна работа на соларния кръг.

Роля на помпената група

Соларната помпена група осигурява циркулацията на топлоносещата течност между колектора и бойлера. Чрез нея топлината от слънцето се пренася ефективно към водата в бойлера.

Кога работи най-ефективно

Системата работи най-добре при добро южно, югоизточно или югозападно изложение на колектора, без засенчване от дървета, комини или съседни сгради. Най-висока ефективност се постига през пролетта, лятото и есента, но при слънчево време системата може да подпомага загряването на водата и през зимата.

Подходяща за

• Еднофамилни къщи
• Вили
• Апартаменти с възможност за монтаж на колектор
• Малки офиси
• Обекти с умерена консумация на топла вода
• Домакинства, които искат по-ниски сметки за електроенергия

Важно при монтажа

Монтажът трябва да бъде извършен от квалифициран специалист. Необходимо е правилно оразмеряване на тръбите, обезвъздушаване на системата, настройка на налягането, правилно свързване на датчиците и коректно пълнене с топлоносеща течност.

Препоръчително е системата да се монтира с предпазна група, възвратен клапан, спирателни кранове и смесителен термостатичен вентил на изхода за топла вода, за да се избегне риск от прекалено висока температура към консуматорите.

Заключение

Цялостната соларна система Termalux с неръждаем бойлер 100 литра и селективен колектор 2.0 m² е икономично и надеждно решение за производство на битова гореща вода. Тя използва слънчевата енергия, намалява разходите за ток и осигурява автоматична работа чрез соларно управление.

Системата е подходяща за клиенти, които търсят дългосрочно решение, по-ниски месечни разходи и по-ефективно използване на възобновяема енергия.
